- 商品名稱：一體化防爆溫度變送器（聲光報警）
- 添加時間：2024-11-09 17:35:14
- 電 話：17821886588
郵 箱：397779984@qq.com
一、概述
本公司生產的一體化現場智能儀表是一種超小型、性能優良、高精度的測量表。具有帶數字顯示，體積小，重量輕、使用安裝方便的特點，將控制對象的溫度、壓力、液位等參數變成電信號。可直接安裝在接線盒內，與現場傳感元件構成一體化結構。這樣不僅節省了補償導線和電纜，而且減少了信號傳遞失真和干擾，從而獲的了高精度的測量結果。
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mADC或者485信號。
二、特點
l 高亮LED顯示，按鍵設修改量程，無需重新標定。
l 輸出RS485信號或者4-20mA，精度高、免維護。
l 節省導線及安裝儀表費用。
l 帶三鍵操作更方便，數據由單片機處理，穩定性高。
l 熱電偶的冷端溫度自動補償，非線性校正電路。l 具有防反接、防浪涌、防震、防潮、防熱、防有害氣體的功能。
l 適用范圍廣，可應用于化工、冶金、石油、電力、環保、水處理、制藥、食品等自動化行業。
三、技術指標
***大范圍 ：Pt100,Pt1000（-200-600℃） 850度需要定制。
l 傳 感 器 ：熱電阻。
l 供電電壓 ：24VDC±10% 或 12VDC±10%（4-20mA建議用24VDC）
其它供電電壓定制。
l 輸 出 ：RS485輸出 或4-20mA輸出。
l 傳輸協議 ：MODBUS協議
l 量程和零位：數字化可調 ‘
l 啟動時間 ：2秒以內
l 環境溫度 ：0到60℃
l 顯示方式 ：LED
l 環境濕度 ：5%-95%，無結露
l 振 動 ：≤10g，f≤55Hz，振幅≤0.5mm
l 接 地 :在電磁干擾大的地區，應將變送器和電纜屏蔽層******接地
l 精 度 ：±0.2％，±0.5％
l 線 性 ：±0.2% ，±0.5％
l 電氣接口 ：M20×1.5 l
四、操作說明(僅帶顯示有此部分)
長按SET（B1）鍵進入PASS菜單，輸入密碼，短按SET（B1）保存回到PASS，密碼正確進入子菜單；短按SET（B1）選擇需要修改的菜單。按B2（←）、或者B3（↑），修改位閃爍；按B2（←）移動閃爍位，按B3（↑）修改閃爍位的數據。修改好了短按SET（B1）確定保存，光標位停止閃爍。則保存成功。
在修改菜單中長按SET（B1）退出，返回待機模式。
INP菜單（密碼555）
菜單名 | 說明 | 數值范圍 | 參數描述 |
INP | 測量類型 | 0～19 | 千萬不要改 |
DP | 小數點位數 | 0～3 | N表示小數點位數 |
FL | 量程下限 | -1999～9999 | |
FH | 量程下限 | -1999～9999 | |
PS | 偏移修正值 | -1999～9999 | 測量值=原始值*K1+PS |
K1 | 系數 | 1~9000 | 測量值=原始值*K1+PS |
INPL | 非標下限 | -1999～9999 | |
INPH | 非標下限 | -1999～9999 | |
OLL | 變送量程下限 | -1999～9998 | 變送百分比量程 |
OLH | 變送量程上限 | -1998～9999 | 變送百分比量程 |
（表一）
報警菜單（密碼100）
菜單名 | 說明 | 數值范圍 | 參數描述 |
PAL1 | 報警類型 | 1～2 | 1上限 2下限 |
AL1 | 報警值 | -1999～9999 | 報警設定值 |
HAL1 | 回差值 | 0～9000 | 回差值 |
D1 | 報警延時 | 10～9000 | 單位ms |
2~4通道類推 | |||
報警描述：
上限報警(測量值高于報警值觸發報警) 當（ 測量值 ≥ AL X） 時報警 當 [測量值 <（AL X - HAL X）]時報警解除
下限報警(測量值低于報警值觸發報警) 當（ 測量值 ≤ AL X） 時報警 當 [測量值 >（AL X + HAL X）]時報警解除
五、六、傳輸協議（modbus rtu）
見附件，通訊協議部分。二線制4-20mA輸出沒有此部分
特別主意：
1、使用前，請仔細閱讀說明書。
2、接入正確的電源，防止損壞儀表。
3、我們按照要求出廠，如果不是很理解請不要操作儀表。
4、請確認特殊定制的參數，防止帶來不必要的麻煩。
產品名稱：一體化溫度變送器(聲光報警)
產品型號：WZPB-0103-3000-SGBJ
分 度號：PT100
精度等級：0.2級
產品規格：-50-200℃ 聲光報警+顯示
探頭類型：不銹鋼軟管式(直徑6MM)
信號輸出：默認4-20MA,可定制RS485，HART等

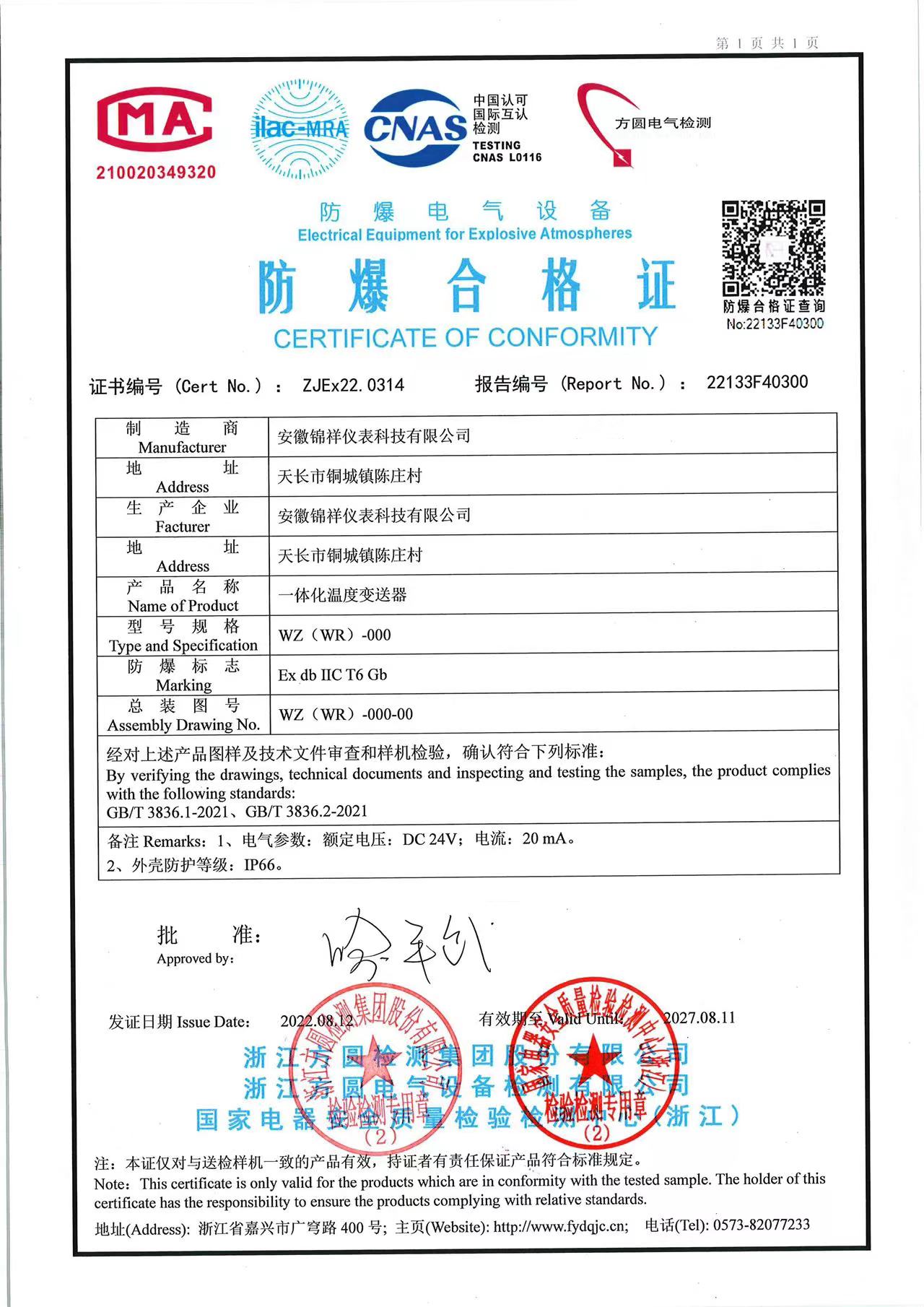

防爆等級：EXDIICT6
安裝方式：默認探頭投入式桿式可定制直插
