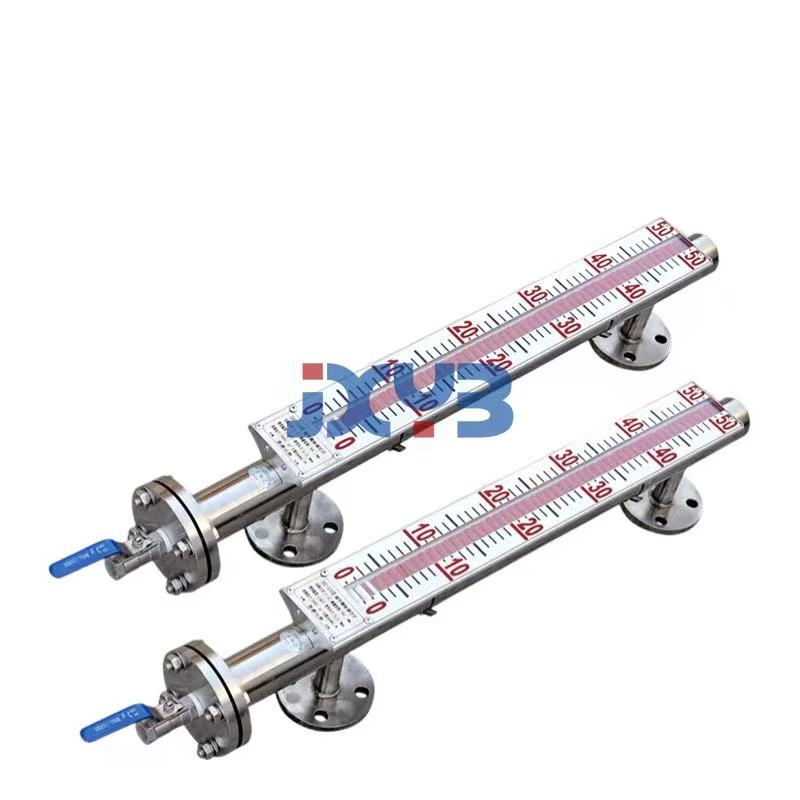

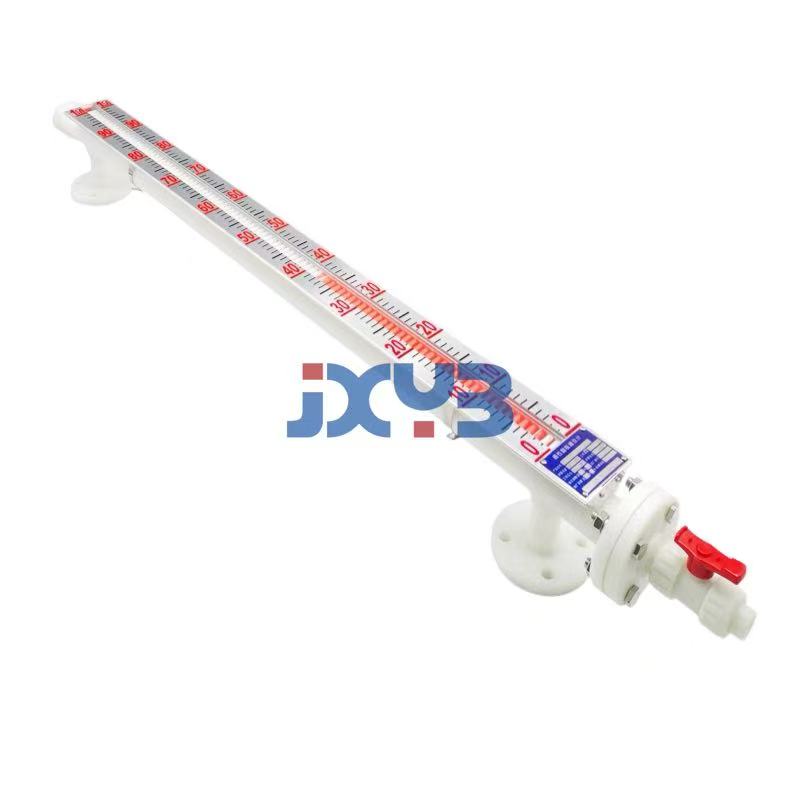

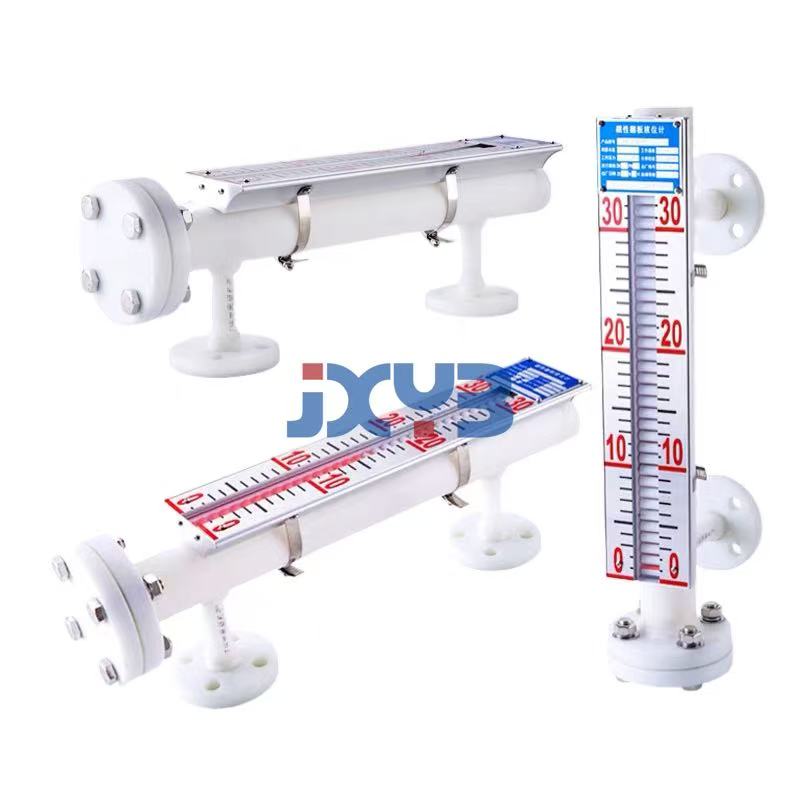

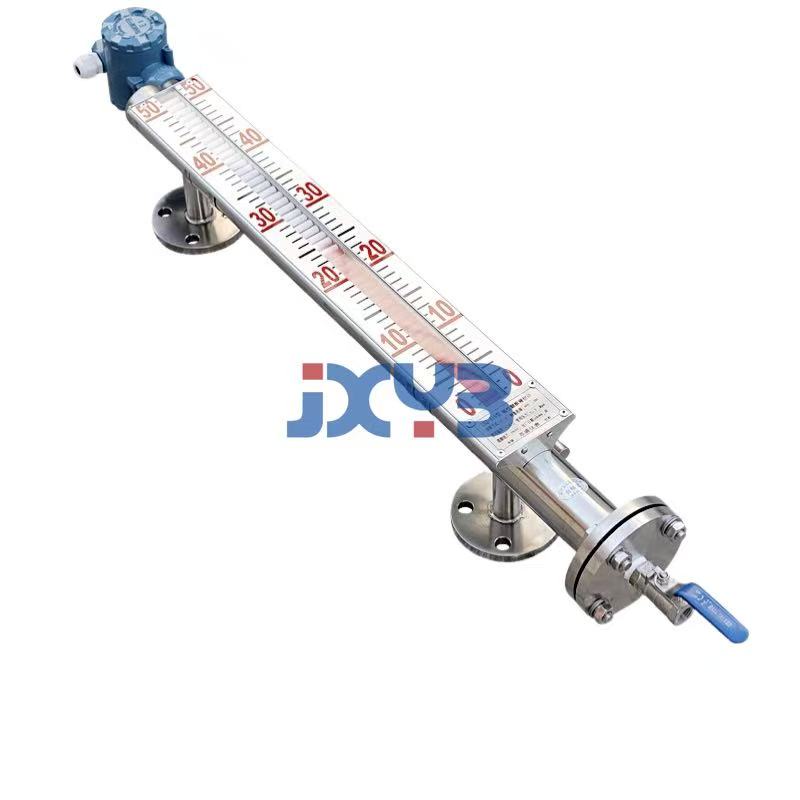

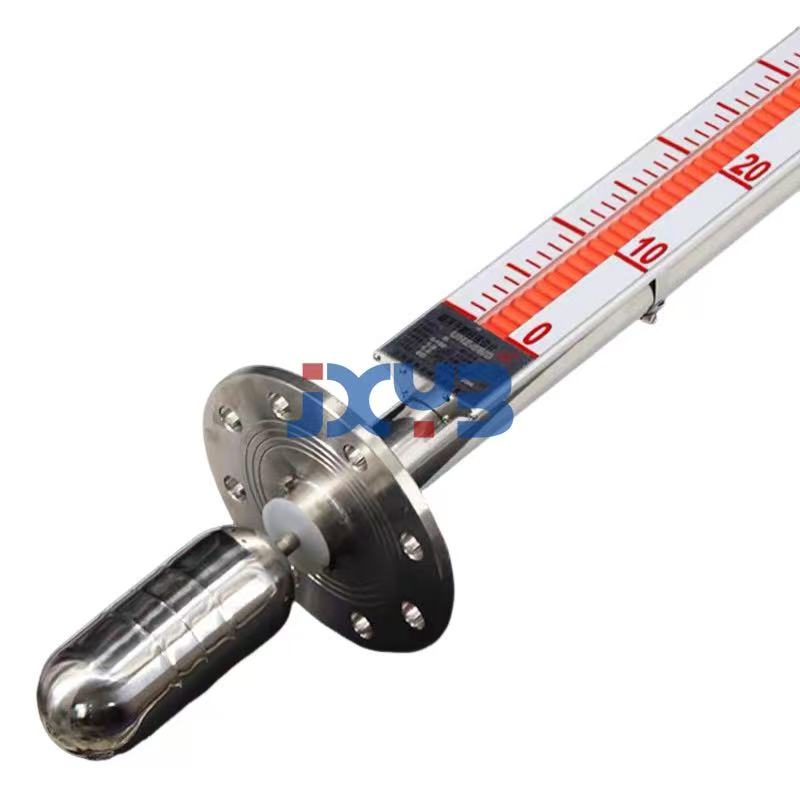

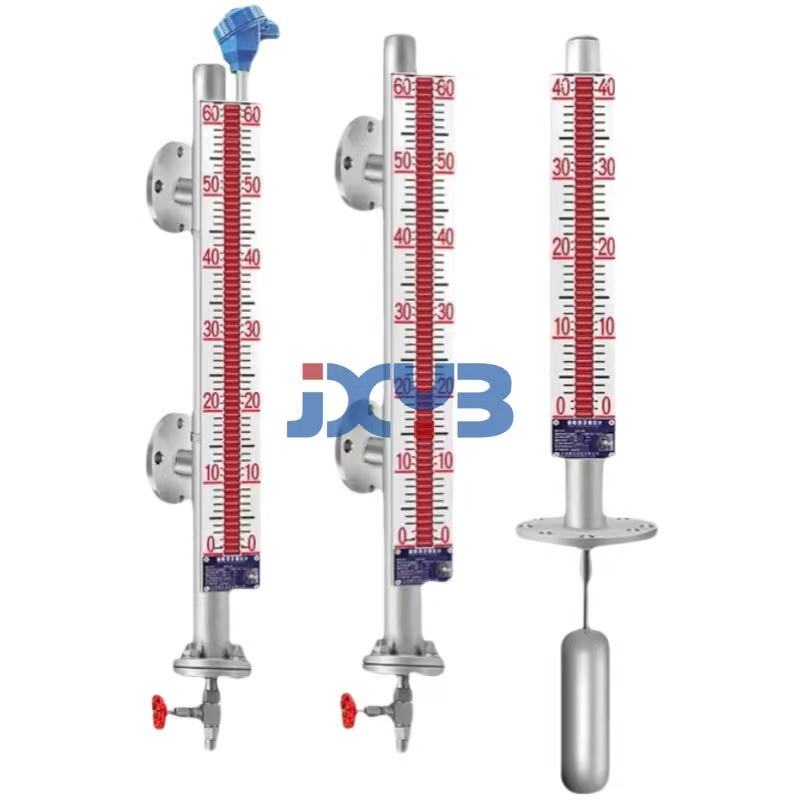

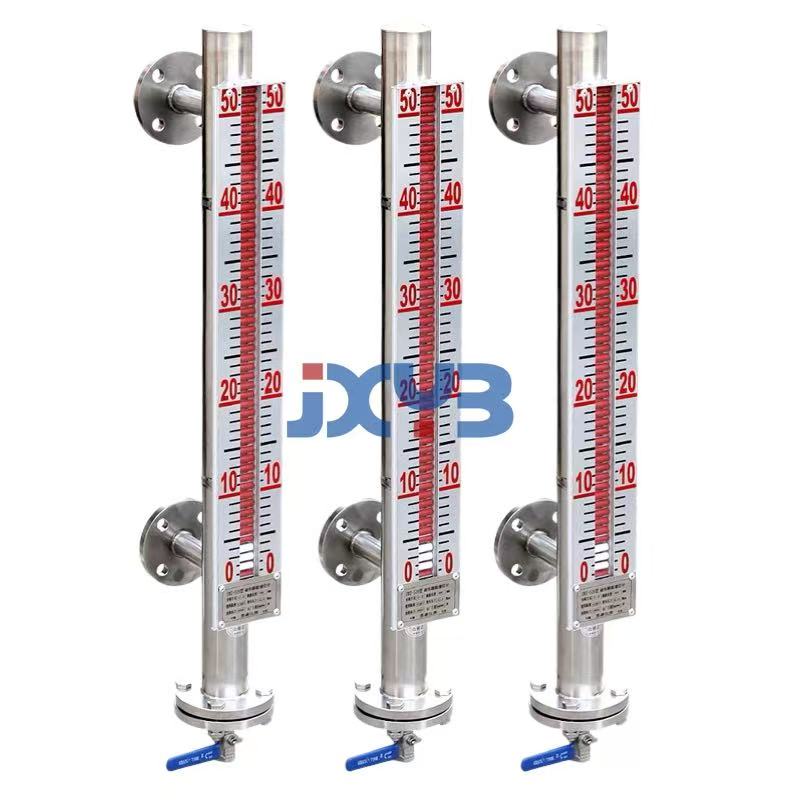

- 商品名稱：磁翻板液位計
- 添加時間：2025-03-16 20:52:18
- 電 話：17821886588
郵 箱：397779984@qq.com
該液位計適用于化工、石油等工業設備容器上做液位顯示。 磁翻板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質須***是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 磁翻板液位計(玻璃管液位計) 標準 HG/T21584-95 類型 產品 1簡介 2概述 3產品結構 4主要技術數據 5特點 6使用須知 7清洗與維護 8國家標準 本段簡介 磁翻板液位計(玻璃管液位計)是根據國內外******產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。 該液位計適用于化工、石油等工業設備容器上做液位顯示。 UG-1、UG-2系列玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質須***是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 本段產品結構 儀表的上下閥裝有法蘭接頭，與容器連接構成連通器，由玻璃管內直接指示容器內的液位。 結構形式為"普通型"-D"保溫型"-W兩種，保溫型裝有加熱或冷卻裝置。該裝置加熱時可用蒸汽，蒸汽壓力不大于0.6MPa，冷卻時可用循環水，這樣可以調節介質的流動性能，保溫套接管尺寸為G1/4內螺紋。 在上下閥內裝有鋼球，當玻璃因意外事故破壞時，鋼球在容器內壓力的作用下自動密封，防止容器內的介質繼續外流。 在儀表上端針型閥上裝有限塞螺釘，可供放氣之用，下端針型閥上也裝有限塞螺釘，可供放空、取樣、排污、清洗 此產品結構與V錐流量計(孔板流量計)有相似之處 玻璃管液位計 折疊編輯本段主要技術數據 主要技術數據 1、工作壓力: ≤1.0MPa 2、工作溫度: ≤200℃ 3、針型閥的自動關閉壓力: ≥0.2MPa 4、玻璃管的耐熱急變溫差為:180℃ 5、儀表的規格按安裝中心距L制定的: L:500、600、800、1000、1100、1200、1400、1700、2000mm 外形尺寸圖本段特點 ●讀數清晰、直觀、可靠。 ●結構簡單、維修方便。 ●經久耐用。 本段使用須知 UG1UG2玻璃管液位計的使用須知 本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。 為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。 HG5-227-80玻璃管液位計的是使用須知 保證自密封作用，容器內介質壓力應大于0.2MPa。 在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。 清洗與維護 1、使用中的液位計定期檢查。清洗玻璃內外壁污垢，使液體顯示清晰。 2、為了保證片動密超過計劃作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不小于4 轉(使鋼球封門時，不致于碰到閥桿的頂端。) 3、容器上與本玻璃管液位計連接的兩法蘭端面應保證在同一垂直平面內，否則在液位計安裝后使閥門撓曲，以致玻璃管折斷
